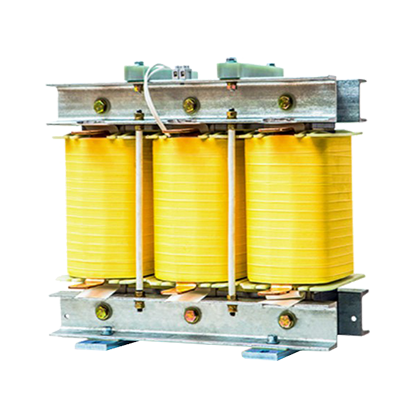

串联电抗器/调谐电抗器

合肥志友电气有限公司是一家专业从事各种高低压变压器、电抗器、智能电能质量装置为主导的高新科技生产企业。合肥市高新企业单位。
公司位于合肥市肥西县中南高科产业园，拥有现代化的标准厂房、专业的生产设备，汇聚了优秀的研发、管理人员，推行当今先进的管理理念。所生产产品广泛用于电力、PCS储能系统、光伏风电、电源系统、电能质量、变频、铁道、航天等行业。公司在吸收国内外先进生产工艺的基础上，严格依照GB、IEC、UL标准，结合生产实际，生产的产品放量低、损耗低、噪音低，各项技术性能指标均超过国家标准或国际标准。公司从产品开发设计、制造、工艺安排及品质控制等各个环节，都严格依照ISO9001运作，并以“零缺陷”为质量目标。

联系我们更多型号

产品概况

与过谐型电容器串联组成调谐型无功功率补偿设备，保护电容器，防止谐波放大，吸收部分谐波电流，起一定的滤波作用，串联电抗器的选取要根据系统的谐波频谱，串联电抗器须和过谐型电容器串联适用。

产品应用

串联电抗器，它的作用是与功率因数补偿电容器串联。通常有电抗率4.5~6%电抗器，对5次谐波通常电抗率为6%~7%，对3 次谐波通常电抗率为12~14%。接入串联电抗器，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。

技术规格

1.工作电压：Ф3 / 380VAC-1140VAC
2.工作电流：5A-400A
3.工作频率：50/60Hz.
4.电抗率：6%、7%、14%
5.绝缘等级：class F,H
6.使用环境：-10…+45 ℃,额定值不会降低
7.防护等级：IP00-IP22
8.最大电流：1.5×额定电流，持续60S
9.噪音：≤75dB
10.温升：≤115K
11.抗电强度：铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)
12.绝缘电阻：1000VDC绝缘阻值≥100MΩ
13.海拔高度不超过2000米。
14.运行环境温度-25℃～+45℃，相对湿度不超过90%。
15.周围无有害气体，无易燃易爆物品。
16.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
17.执行标准：IEC289:1987电抗器GB10229-88电抗器(eqvIEC289:1987)JB9644-1999
半导体电气传动用电抗器。

订货需知

三相/单相，额定电压（V),匹配电容容量，电抗率（现场谐波）。
